一、戶外IV測試儀產品簡介
產品為戶外IV測試儀，可精準檢測1500V范圍內的組件與組串的發電效率與轉化率。能夠快速檢測光伏組串在自然光照下的工作特征，設備操作簡單，攜帶方便，且配備高精度輻照計與溫度傳感器，可提供準確的現場輻照數值與環境溫度等參數。
PV31戶外IV測試儀采用一體式封裝技術，操作界面功能說明清晰，一鍵式檢測數據導出，單塊組件/組串檢測速度10秒完成，快速精準全面的檢測功能可作為第三方檢測機構與電站運維的首選配置。整機配備更為高精度的電容/電阻式負載，同時配備了更為快速的輻照計操作模塊以及對應的IV曲線分析軟件，可以更高清的解析IV曲線的同時具備持續IV不間斷掃描的優勢，助力光伏全體系電站的檢測。
二、戶外IV測試儀產品信息
1、應用領域
1）單組件測試、組串測試、輻照測試、發電量測試
2、可測試性能指標
陰影遮擋、灰塵衰減、STC對比、填充因子、IV曲線、最大功率、最大功率電壓、最大功率電流、輻照度、環境溫度、組件溫度、PV曲線、轉換效率、發電量
三、戶外IV測試儀產品優勢
1、10～1500V高精度曲線測試
采用我司新的電阻式測試模塊，單組件檢測更為精準，可最大測試1500V組串的IV曲線測試，以及30A組串的串并聯測試。
2、STC標稱參數轉化測試
IV測試，匹配當前95%以上光伏電池板規格，更快速的切換不同規格組件參數，并自動計算出電池板當前發電效率以及轉化率，幫助用戶更精準的知悉組件真實參數。
3、組串測試
光伏電站組串測試可快速測試出光伏整串的發電效率，短路，發電量等，并快速篩選不同組串之間的電性能。
4、單組件測試
PV31便攜式IV曲線測試儀具備獨特的組件發電量測試功能，能夠適應目前歐美采用的IEC61853規定的組件鑒定測試，或用于當?shù)厝照召Y源檢測。
測試儀提供高達400點的高分辨率測試模式及符合Modbus/tcp協議的以太網監視功能，適應科學研究需求。
5、國標行業基準
設備符合國際與行業執行標準，并可作為第三方計量依據。
◎IEC 61215-2005 地面用晶體硅光伏組件—設計鑒定與定型
◎IEC 61646-2008 地面用薄膜電池設計與鑒定規范
◎CGC/GF003.1:2009 并網光伏發電系統工程驗收技術規范第1部分：電氣設備
◎GB4793.1-2007/IEC 60010-1測試、控制和實驗室用電氣設備的安全要求
◎IEC60904-22007 標準太陽電池的要求
◎IEC60891-2009 光伏器件的IV實測特性的溫度和輻照度修正方法
6、連續性測試
PV31可連續性測試光伏電池IV數據，20s一次的自動檢測，可幫助用戶持續性監控組件各性能參數并進行對比。
7、iV補償功能
支持光伏電池?的戶外驗證，適應工程化應用的實驗階段光伏電池戶外性能測試。
8、環境監測功能
具備環境溫度檢測、電池板溫度檢測、太陽輻照度檢測等環境檢測功能，并可提供用戶可選的輻照計匹配。
9、持久續航
PV31提供內置了高容量鋰電池模組鋰電模組，可備選更換便捷，長達8H持續續航為測試提供充足電力。
10、量程切換
針對不同規格的組件/組串的電流電壓，PV31可自動切換測試量程，以提供更為精準的測試范圍，并提供過壓過流保護。
11、高擴容
PV31內機可靠?jī)?chǔ)存超過2000幅測試波形，并提供SD卡插槽，支持存儲空間擴容，可通過USB同步主機儲存數據至PC端軟件分析。
12、光伏組件修正數據庫
內置豐富的太陽能電池組件修正模型數據庫，覆蓋大多數組件生產商的產品，為測試結果的轉化比提供參考并為用戶提供了全面的參數設置功能可手動添加。
13、高壓隔離設計更安全
設備內部具備高壓隔壁電源設計，為用戶提供可靠的安全保證，開路電壓最大測試范圍可到1500V，提供高達30KW光伏陣列測試功能。
14、觸屏面板操作
主機操作面板采用觸屏加鍵盤的操作方式，高亮的液晶屏幕可在陽光下顯?更為清晰，整機包含豐富的外設接又提供多種拓展聯機功能。
四、戶外IV測試儀主機參數
1、整體參數

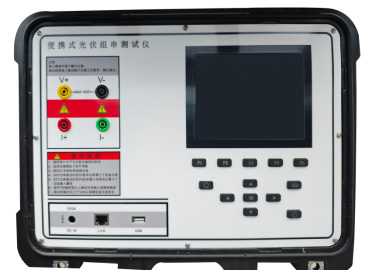

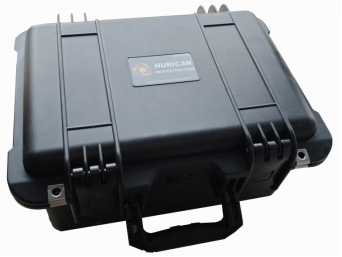

| 設備整體圖 |
|
| 設備控制界面 |
|
2、規格參數
| 類目 | 數值 | |
| 電壓 | 測量范圍 | 10V～1500V |
| 測量精度 | 0.1V | |
| 測試準確度 | ±0.5%±0.2V | |
| 電流 | 測量范圍 | 0.01A～30A |
| 測量精度 | 0.001A | |
| 測試準確度 | ±0.5%+0.02A | |
| 最大功率測試 | 重復性精度 | ±0.5%±3W |
| 最大功率測試范圍 | 50W～45KW | |
| 轉換到STC下最大功率精準度 | 優于±5% | |
| 溫度 | 環境溫度測量范圍 | -30°℃~100°℃ |
| 電池溫度測量范圍 | -30°℃~100℃ | |
| 溫度測試精準度 | ±1℃ | |
| 輻照度 | 輻照度測量范圍 | 0～1800W/m2 |
| 輻照度測量精度 | 優于±3% | |
| 軟件 | 測試周期 | 20s |
| 數據點 | 2048點 | |
| 數據存儲 | >2000數值 | |
| 連續性測試 | 20s | |
| 光伏組件型號數據庫 | 通用 | |
| 聯機拓展 | 可多臺IV聯機測試比對 | 通用 |
3、硬件參數
| 類目 | 數值 | |
| 主機參數 | 擴容存儲 | SD卡 |
| 顯示屏 | 640x480,6.5英寸LED | |
| 供電方式 | 內置鋰電池/電源適配器 | |
| 電池參數 | 14.8V/4400mAH | |
| 電池續航 | 8小時 | |
| 尺寸 | 390x300x200mm | |
| 重量 | 5.8kg | |
| 工作溫度 | -10°℃~50°℃ | |
| 存儲溫度 | -20°℃~60°℃ | |
| 濕度 | 5～95%RH | |
五、戶外IV測試儀主輻照計參數
| 設備整體圖 |
|
|
| 輻照 | 測量范圍 | 50至1400W/m2 |
| 分辨率 | 1W/m2 | |
| 測量精度 | ±(5%+5位) | |
| 溫度測量 | 環境溫度測量范圍 | -30℃~100℃(-22°F至212°F) |
| 分辨率 | 0.1℃(0.2°F/在>100°F的條件下為1°F) | |
| 測試精準度 | ±1℃（±2°F）(在-10℃至75℃(14°F至167°F)條件下)、+2℃（±4°F）(在-30℃至-10℃(-22℉至14°F)和75℃至100'C(167至212°F)的條件下) | |
| 傾角 | 測量范圍 | -90°~90° |
| 分辨率 | 0.1° | |
| 測量精度 | ±1.5°(在-50°至+50°條件下)±2.5°(在-85°至-50°和+50°至+85°條件下)±3.5°(在-90°至-85°和+85°至+90°條件下) | |
| 指南針 | 測量范圍 | 0°至360° |
| 分辨率 | 1° | |
| 測量精度 | ±7° | |
| 注:a)測量值適用于設備傾斜度范圍為-20°和+20”至水平的情況。當超出該范圍時,LCD上顯示“---”b)結果被稱為磁北。 | ||
| 溫度 | IRR1-SOL的工作溫度 | -20℃至50℃(-4°到122°F)(濕度<80%)，無冷凝 |
| 80PR-IRR的工作溫度 | -30℃至60℃(-22℉至140°F)(濕度<80%) | |
| 存儲溫度 | -30℃至60℃(-22℉至140°F)(濕度<80%) | |
| 海拔 | 0m至最大2000m | |
六、戶外IV測試儀配件清單
| 序號 | 名稱 | 規格 | 數量 | 單位 |
| 1 | 主機 | 儀器測試主機 | 1 | 臺 |
| 2 | 輻照計 | 標準 | 1 | 臺 |
| 3 | 溫度探頭套件 | 溫度傳感器 | 1 | 套 |
| 4 | 電源適配器 | 標準 | 1 | 個 |
| 5 | 測試套裝 | 香蕉頭測試線+鱷魚鉗 | 4 | 根 |
| 6 | 用戶手冊 | 標準 | 1 | 套 |
| 7 | 售后資料 | 質保卡，合格證等 | 1 | 套 |
