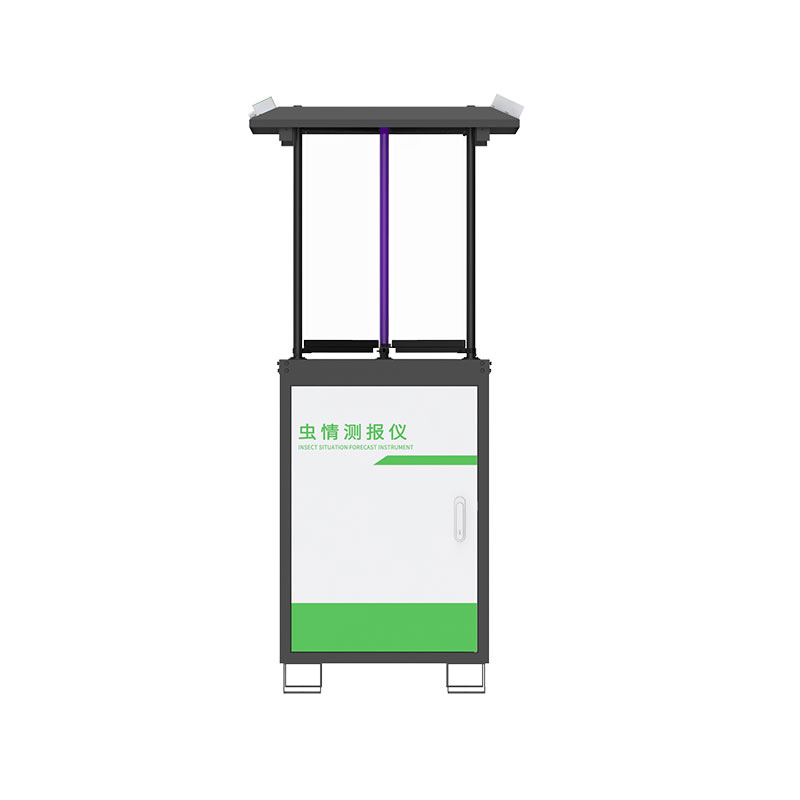

一、全自動蟲情測報燈產品簡介

名稱:全自動蟲情測報燈

符合標準：符合GB-T24689.1-2009標準圖像式蟲情測報工具。

主要目的：對蟲害的發生與發展進行分析和預測，為現代農業提供服務，滿足蟲情預測預報及標本采集的需要。

工作原理：利用現代光，電，數控等技術，實現了害蟲誘捕蟲體高溫殺蟲，傳送帶配合運輸，整燈自動運行等功能。在無人監管的情況下，可自動完成誘蟲，殺蟲，蟲體分散，拍照，運輸，收集，排水等系統作業，然后利用無線傳輸技術、物聯網技術并實時將環境氣象和蟲害情況上傳到指定農業云平臺。

二、全自動蟲情測報燈主體結構

主機材質：噴塑

整機尺寸：717mm*727mm*1569.2mm。

組成部分：誘蟲裝置、撞擊屏、殺蟲裝置、高清攝像頭、主控系統、機械組件、雨雪傳感器、光感傳感器、專業金屬箱體框架

三、全自動蟲情測報燈技術參數

操作系統：單片機

供電方式：標配220VAC，可選配太陽能供電。

設備功耗：整機功耗：≤200W；待機功耗≤25W；

工作環境：0~70℃，0~85%（相對濕度）、無凝結

絕緣電阻：≥2.5MΩ（漏電保護）

誘蟲裝置：默認光學誘蟲原理，可選藥物誘蟲原理。光學誘蟲采用主波長為365nm的20W黑光燈管，燈管啟動時間≤5S。

撞擊屏：采用高透玻璃材質，互成120度角，單屏尺寸：長595±2mm，寬213±2mm，厚5mm。

殺蟲裝置：上下兩層遠紅外蟲體處理倉，致死率不低于98%，蟲體的完成率不小于95%。遠紅外蟲體處理倉工作15分鐘后，溫度可達85℃±5℃。

高清攝像頭：本設備支持500W像素攝像頭，攝像頭采用對插方式，方便現場更換?？赏ㄟ^攝像頭實時采集傳送帶上的蟲子情況，所拍攝圖像清晰度能夠達到人工識別昆蟲種類的要求。

主控系統：主控系統可提供藍牙APP配置工具，支持藍牙非接觸式配置。支持更改設備工作模式，單獨控制設備的各個組件啟動運行。支持遠程升級程序、基站定位、自動校時、通過藍牙配置APP設置參數等功能。

通信方式：支持4G通信、可選配以太網RJ45通信。

機械組件：箱體內部含蟲雨擋板、殺蟲擋板、烘干擋板、震動裝置、移蟲裝置、補光燈、攝像頭等機械裝置及控制執行設備。

全自動蟲情測報燈震動裝置可將誘集到的蟲體進行震動，使昆蟲沖突均勻灑落平鋪在傳送帶上，避免蟲體堆積，確保每個蟲體特征都可清楚拍攝，配合平臺軟件AI分析識別系統，可保證不同時間段誘集到的昆蟲不混淆。

雨控技術：通過雨雪傳感器檢測現場天氣情況，無雨雪天氣正常運行，有雨雪天氣停止運行。識別雨雪天氣后，控制蟲雨擋板開合方向，實現蟲雨分離。

光控技術：通過光照傳感器檢測現場光照強度，不受瞬間強光影響。當光照小于程序設定值時，控制設備正常運行；當光照大于程序設定值時，控制設備停止運行。

時控技術：可設置工作開始時間、工作時長、單次工作循環時間、誘蟲燈開啟時長、雨后延遲開啟時長等。

工作模式：支持自動工作模式、手動工作模式，支持工作模式切換。

自動工作模式工作流程：飛蟲受誘蟲光源吸引→進入百葉窗→撞向撞擊版→撞擊后掉入殺蟲倉→殺蟲倉高溫殺死蟲子后→殺蟲擋板翻轉→蟲子尸體掉進烘干倉→烘干倉進行高溫烘干，烘干完成后→烘干擋板翻轉→蟲子尸體掉落在震動板上→震動板啟動→蟲子尸平鋪至傳送帶上→傳送帶將將飛蟲尸體運送到攝像頭下→拍照→上傳照片至服務器。

手動工作模式介紹：支持通過藍牙配置APP、云平臺、蟲情監測APP控制各機械組件運行。

四、全自動蟲情測報燈安裝方式：

1.選擇好蟲情檢測柜體安裝位置，盡可能提前預制平坦硬質水泥高臺，再根據底座固定尺寸進行打孔。

2.使用配件里的膨脹螺絲裝到打好8個孔位中。

3.將設備支撐柱下面的四角抬高焊腳的8個膨脹螺絲孔位對應好，用扳手擰緊固定，即可。

五、全自動蟲情測報燈蟲情測報平臺：

1.蟲情測報平臺可根據不同權限進行分賬號登陸及管理，至少能分配8級以上不同權限的賬號。

2.蟲情測報平臺遠程查看全自動蟲情測報燈的各個部件的當前工作狀態，且狀態可進行存儲，可查看歷史記錄。

3.蟲情測報平臺用戶可增加害蟲種類。

4.蟲情測報平臺具有按區域和時間兩種方式的害蟲種類、數量變化的統計圖包含柱狀圖和折線圖。

5.蟲情測報平臺使用第二代蟲情數據庫進行AI自動分析，同時用戶可對AI分析結果自行補錄修正。

6.蟲情測報平臺支持二次開發，免費提供專業蟲情測報平臺及APP客戶端，平臺可提供API接口?？商峁┗趈ava、C#的SDK開發接口。
